啊鸡折腾 NAS 之《机箱改造》

#简介

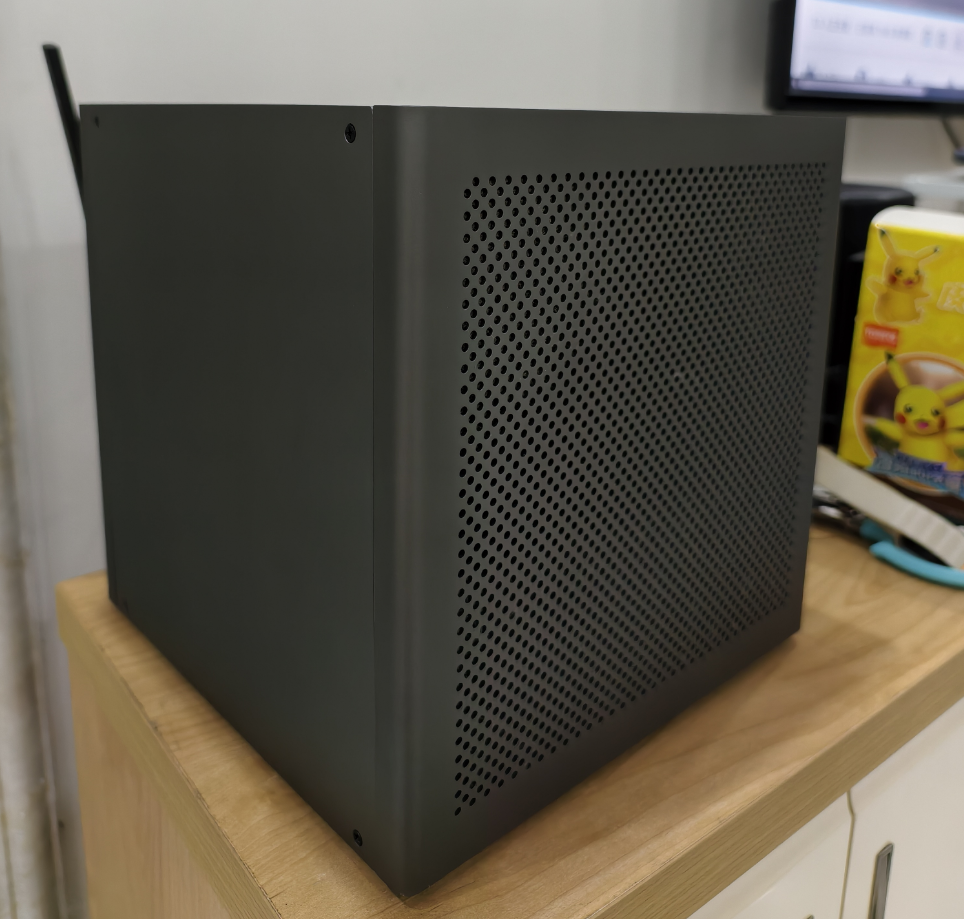

之前的台式机电脑机箱的硬盘拓展性不好，加上显卡、CPU性能已经较为落伍，卖掉又太亏了，本着垃圾佬从不乱扔垃圾的原则，给改造成 NAS，改造成品如下：

#开搞

#1. 机箱

现有的主板是 MATX 主板，显卡是全高 PCIe + 22 厘米的长度，所以想找一个技能放下主板显卡又能拓展多硬盘的小巧机箱，找来找去御夫座挺合适的：

• 支持 ATX 电源

• 限高下压式散热，不过之前

• 支持 MATX 主板

• 全高 PCIe 显卡

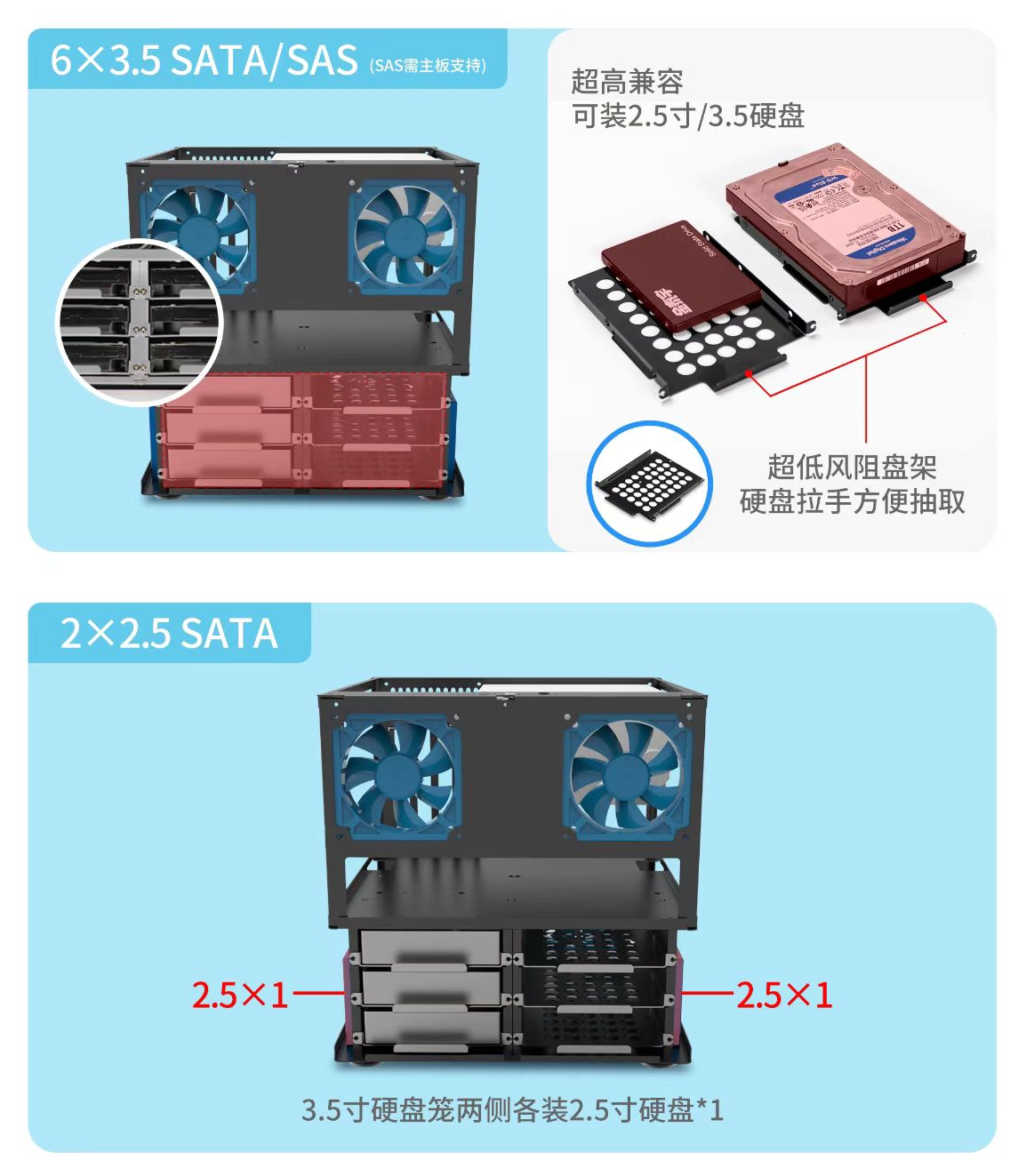

• 6个 3.5 寸硬盘 + 2 个2.5 寸硬盘

安装方式见御夫座6盘位nas机箱安装教程

#2. 主板

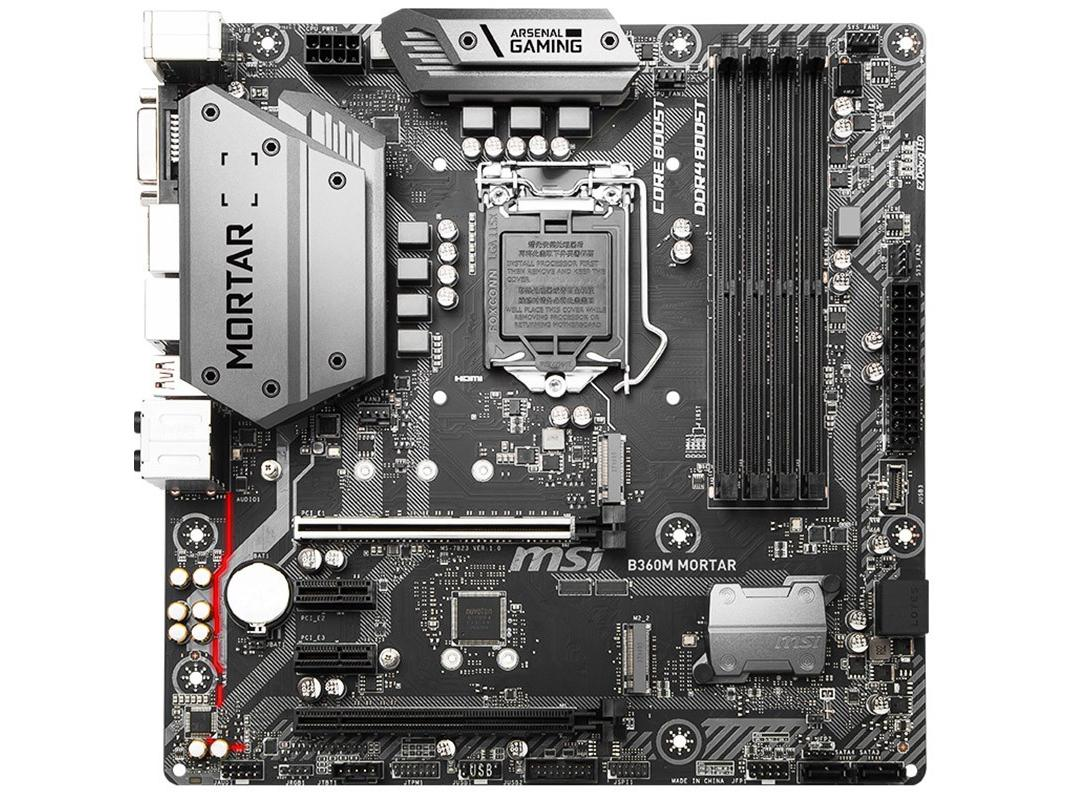

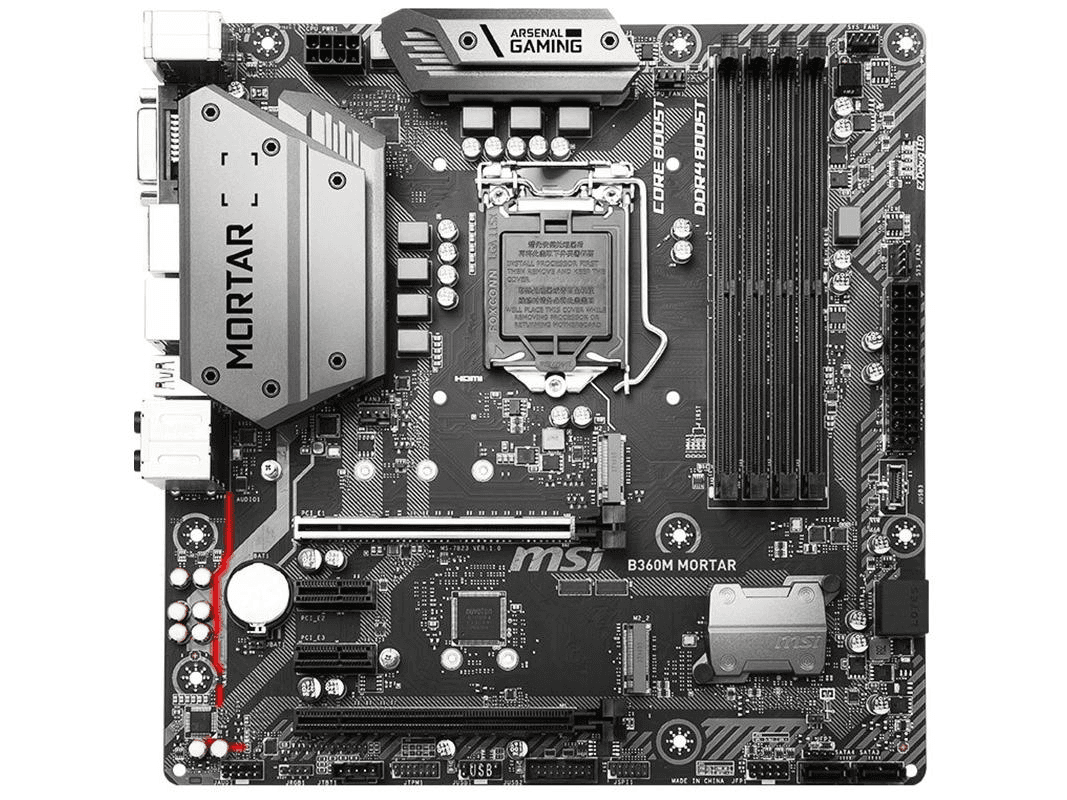

主板是 B360M 迫击炮主板，之前用的不是下压式散热风扇，所以要更换一下 CPU 风扇。

另外这块主板有者很多使用限制：

• 4 个 SATA 6Gb/s 接口

• 2 个 M.2 插槽 (M 键)

• M2_1 最高可支持 PCIe 3.0 x4 和 SATA 6Gb/s，2242/ 2260/ 2280/ 22110 规格存储设备

• M2_2 最高可支持 PCIe 3.0 x4, 2242/ 2260/ 2280 规格储 存设备

• 当 M2_1 插槽装有 SATA M.2 SSD 时，SATA2 接口将不可用

• 当 PCI_E4 插槽装有 PCIe 设备时，M2_2 插槽将不可用。

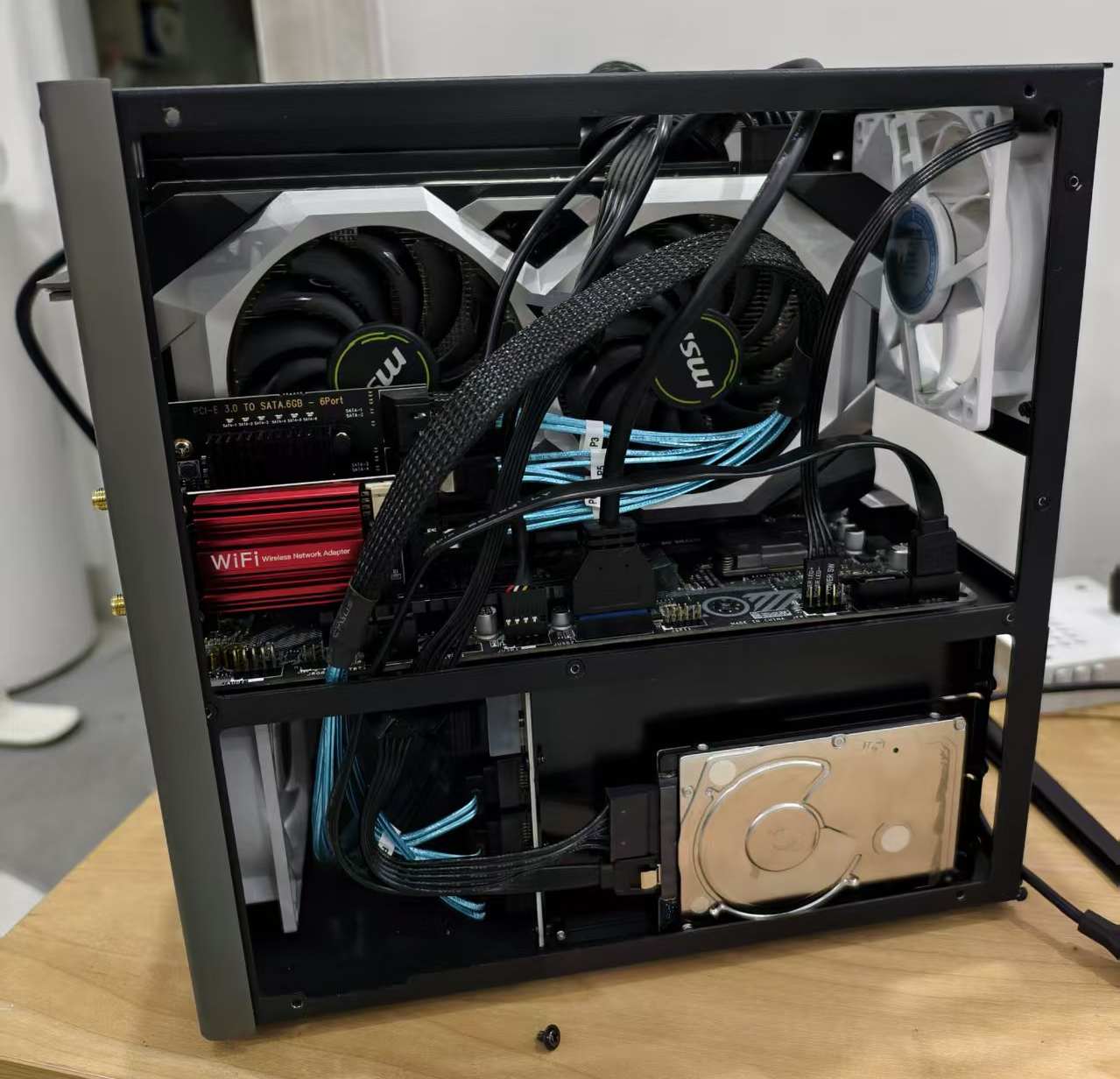

所以安装方式如下：

• PCI_E1 装显卡

• PCI_E2 被显卡挡住

• PCI_E3 放 PCIe x4 转 SATA3.0 * 6 换接头

• PCI_E4 放 PCIe x4 转 AX210 Wi-Fi 6 E + 蓝牙 5.3 网卡

• M2_1 装系统固态硬盘

• SATA 1、SATA 3、SATA 4 可以连硬盘，所以至少能连 9 个硬盘，绰绰有余

• 注意：

• M2_2 不可使用

• SATA 2 接口不可使用

理论带宽分析：

• PCIe 3.0 x4 的单向理论最大带宽为 4GB/s，而 SATA 3.0 的理论速度为 6Gbps，即约 750MB/s。即使 6 个 SATA 3.0 接口同时以最大速率传输数据，总带宽也仅为 4.5GB/s，因此从理论上来说，PCIe 3.0 x4 的带宽是能够满足 6 个 SATA 3.0 接口的需求的。

• 备注：

• PCIe 1.0 x4：10Gbps

• PCIe 2.0 x4：20Gbps

• PCIe 3.0 x4：32Gbps

• PCIe 4.0 x4：64Gbps

• PCIe 5.0 x4：128Gbps

• PCIe 6.0 x4：256Gbps

#3. 显卡

显卡长 22 CM 非常极限，还好当初买的是短卡

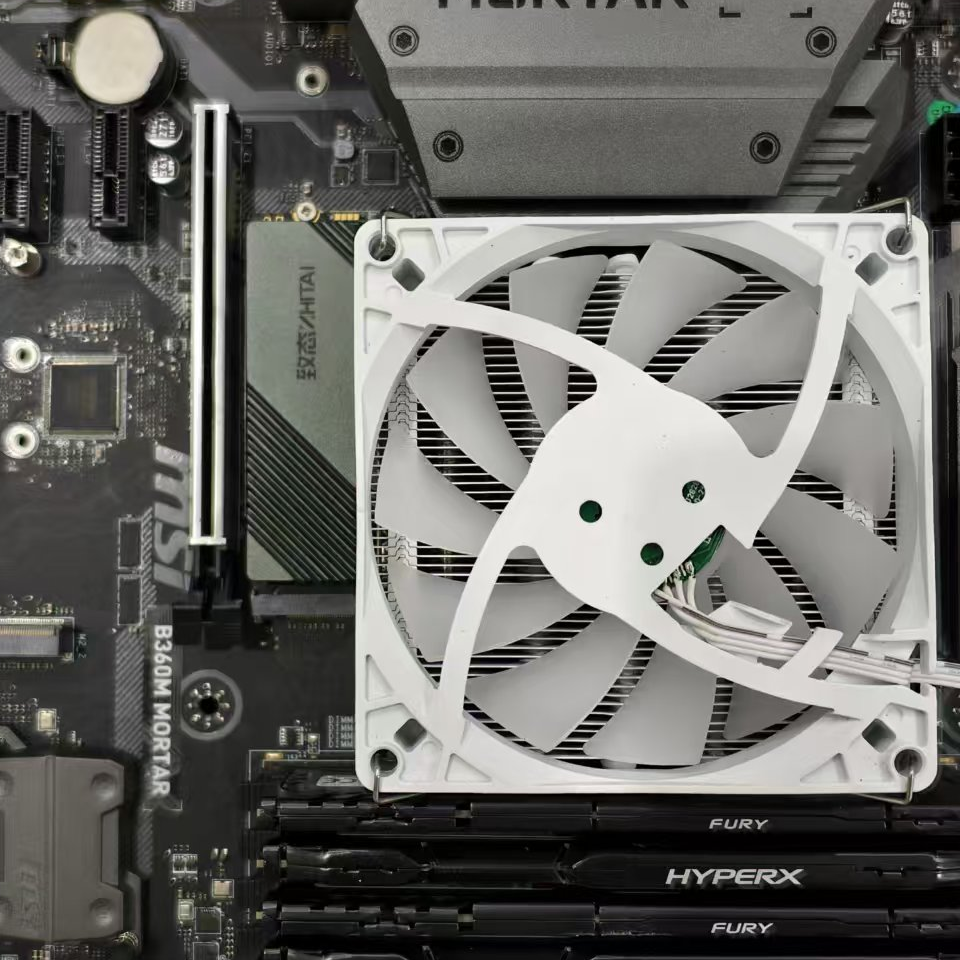

#4. CPU 风扇

风扇搞成了下压式风扇

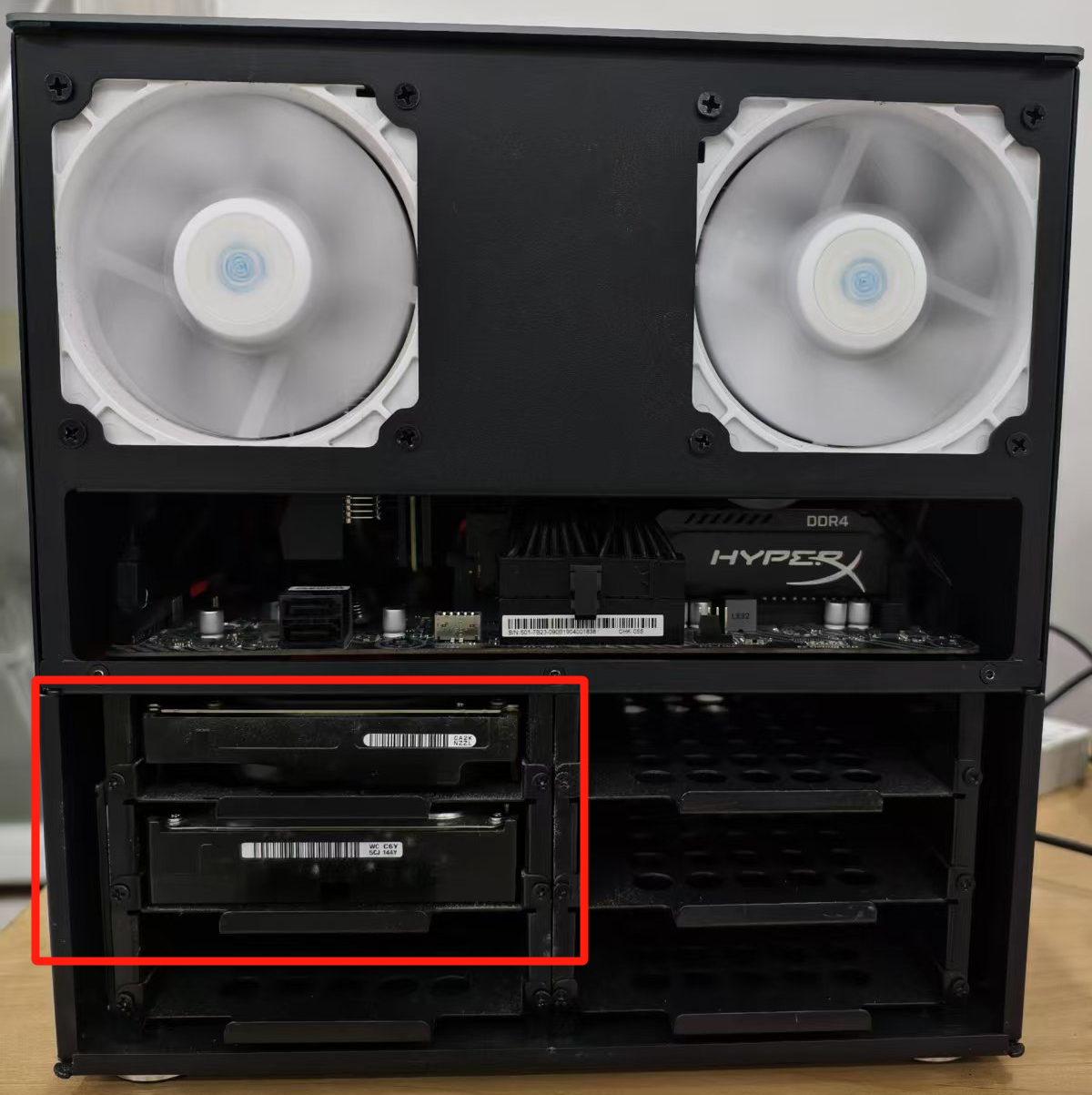

#5. 硬盘

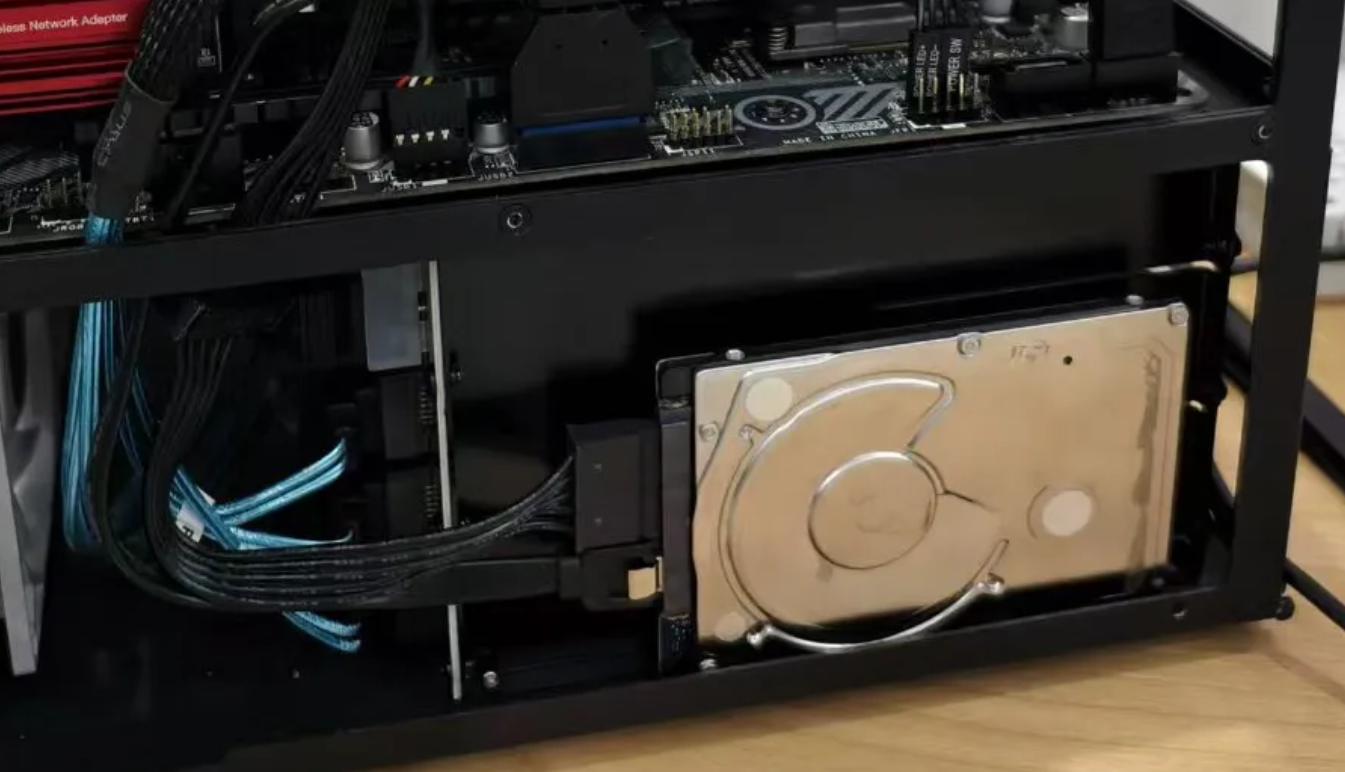

• 硬盘暂时装了一个 2.5 寸硬盘

• 两个 3.5 寸硬盘

#总结

这次电脑改 NAS 尽可能的沿用之前的硬件，但是后续的拓展增加了很多，美滋滋，又可以再战五年。好了，可以买新电脑打游戏了，哈哈٩̋(๑˃́ꇴ˂̀๑)
