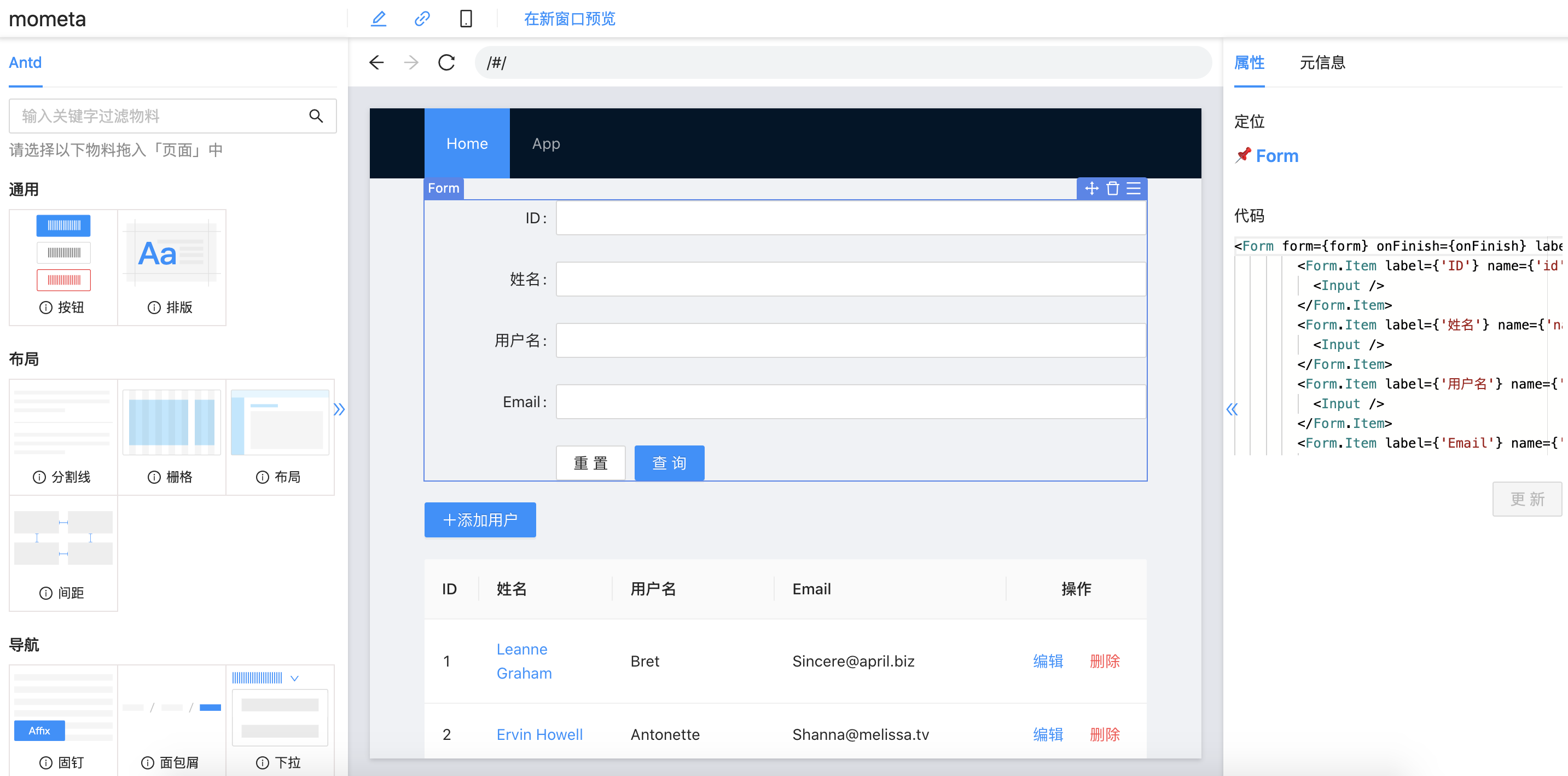

Mometa 低码前端编辑器原理学习

面向研发的低代码元编程，代码可视编辑，辅助编码工具原理学习

发布于Oct 18, 2023约 5 分钟阅读
Lowcode出码
本文目录9 节
  1. 实现原理
  2. 1. React 产物构建（/bundler.html）
  3. 构建方式
  4. 实现原理
  5. 2. 构建编辑器（/index.html）和 Mometa 运行时（mometa）
  6. 构建方式
  7. 实现原理
  8. 3. MometaEditorPlugin 原理
  9. Reference

实现原理

1. React 产物构建（/bundler.html）

React 产物是 Mometa 编辑器当前编辑的 React 代码

构建方式

  • 构建时使用 babel/plugin-react 插件**，**构建时注入代码元数据

    引入 babel/plugin-react 插件：

    JavaScript
    getSingleConfig(webpackEnv, {
  name: 'app',
  htmlName: 'bundler.html',
  entry: [paths.resolveApp('src/app/index.tsx')],
  babelPlugins: [require.resolve('../../babel/plugin-react')],
  plugins: [
    new MometaEditorPlugin({
      react: true,
      experimentalMaterialsClientRender: true,
      editorConfig: {
        bundlerURL: '/bundler.html'
      }
    }),
    new webpack.NormalModuleReplacementPlugin(/^\$mometa-external:(.+)$/, function (resource) {
      resource.request = resource.request.replace(/^\$mometa-external:(.+)$/, '$1')
    })
  ],
  refresh: false
})

  • 构建时使用 Mometa 编辑器插件（MometaEditorPlugin）

    引入插件：

    JavaScript
    getSingleConfig(webpackEnv, {
  name: 'app',
  htmlName: 'bundler.html',
  entry: [paths.resolveApp('src/app/index.tsx')],
  babelPlugins: [require.resolve('../../babel/plugin-react')],
  plugins: [
    new MometaEditorPlugin({
      react: true,
      experimentalMaterialsClientRender: true,
      editorConfig: {
        bundlerURL: '/bundler.html'
      }
    }),
    new webpack.NormalModuleReplacementPlugin(/^\$mometa-external:(.+)$/, function (resource) {
      resource.request = resource.request.replace(/^\$mometa-external:(.+)$/, '$1')
    })
  ],
  refresh: false
})

实现原理

  • babel/plugin-react 原理（注入 Empty Placeholder 略）

    源代码：

    JavaScript
    function App() {
  const [list] = React.useState(['p1', 'p2'])

  return (
    <div>
      <h1>Title</h1>
      {list.map((text, i) => (
        <p key={i}>{text}</p>
      ))}
    </div>
  )
}

ReactDOM.render(<App />, window.root)

    注入元数据后的代码：

    JavaScript
    function App() {
  const [list] = React.useState(['p1', 'p2'])

  return (
    <div
      __mometa={{
        start: { line: 5, column: 4 },
        end: { line: 10, column: 4 },
        filename: '/App.tsx',
        name: 'div',
        text: 'raw text',
        // 以及其他数据
      }}
    >
      <h1 __mometa={{...}}>Title</h1>
      {list.map((text, i) => (
        <p __mometa={{...}} key={i}>{text}</p>
      ))}
    </div>
  )
}

  • 元数据类型定义

    JavaScript
    interface RangeLocation {
  // 视图头部的位置
  // $POS<div></div>
  start: {
    line: number
    column: number
  }
  // 视图尾部的位置
  // <div></div>$POS
  end: {
    line: number
    column: number
  }
}

interface MometaData extends RangeLocation {
  // 视图 JSX name
  name: string
  // 视图 JSX 完整 text
  text: string
  // 视图 JSX 文件名
  filename: string
  // 视图 JSX 是否无 children, 如 <div></div>
  // 用来控制可视编辑的时候注入 空元素占位符，以便进行操作
  emptyChildren: boolean
  // 相对于 PWD 的相对文件名
  // 可视化编辑后，用于判断是否命中匹配的改动，resolve loading
  relativeFilename: string
  // 根据 mometa 数据 shasum 生成的唯一 id
  hash: string
  // 是否为某作用域内的第一个元素
  // 如 App 组件中，`div` 和 `p` 为其中的第一个元素，`h1` 不是
  // 用于可视化编辑后，控制是否需要前置包裹 <>$CONTENT</>
  // <p></p> => <><p>inserted</p><p></p></>
  isFirst: boolean
  // 视图 JSX 是否 selfClosed, 如 <div />
  // 用来控制可视编辑的时候是否能够插入到 children 中
  selfClosed: boolean

  // 视图内部头部的位置
  // <div>$POS  </div>
  innerStart: {
    line: number
    column: number
  }
  // 视图内部尾部的位置
  // <div>  $POS</div>
  innerEnd: {
    line: number
    column: number
  }

  /**
   * 视图容器信息，在 React 中为被 `{}` 包裹的 JSXElement
   * {list.map((text, i) => (
   *    <p key={i}>{text}</p>
   * ))}
   * 用于可视化编辑时（如删除、移动、插入），控制的是 container 还是 视图本身
   */
  container?: {
    isFirstElement: boolean
    text: string
    hash: string
  } & RangeLocation

  /**
   * 上个兄弟节点的位置信息，用于控制上移
   */
  previousSibling?: {
    text: string
  } & RangeLocation
  /**
   * 下个兄弟节点的位置信息，用于控制下移
   */
  nextSibling?: {
    text: string
  } & RangeLocation
}

2. 构建编辑器（/index.html）和 Mometa 运行时（mometa）

  • 编辑器是在可视化编辑时的外壳
  • Mometa 运行时用于解析 React 打包后的产物和用于通信的，所以会在 React 产物打包的时候使用 MometaEditorPlugin 注入 Mometa 运行时

构建方式

  • 构建 Mometa 运行时

    JavaScript
    getSingleConfig('development', {
  cssExtract: false,
  refresh: false,
  entry: {
    entry: [nps.resolve(__dirname, '../../webpack/runtime/runtime-entry.js')],
    'empty-placeholder': [nps.resolve(__dirname, '../../src/mometa/runtime/empty-placeholder.tsx')]
  },
  optimization: {
    splitChunks: {
      chunks: 'all',
      name: false
    }
  },
  name: 'runtime',
  outputPath: nps.join(paths.appBuild, 'runtime'),
  target: 'node',
  filename: '[name].js',
  plugins: [...localPlugins],
  library: { type: 'commonjs2' },
  htmlName: false
})

  • 构建编辑器

    JavaScript
    getSingleConfig(webpackEnv, {
  refresh: false,
  name: 'editor',
  entry: [
    // experimentalMaterialsClientRender 开启时，临时修复；build 后不会出现该问题
    'antd/dist/antd.css',
    // packages/editor/example/src/index.tsx
    paths.appIndexJs
  ],
  htmlPath: paths.resolveApp('public/editor-runtime.html'),
  htmlName: 'index.html'
})

实现原理

  • Mometa 运行时产物有两个：

    1. Entry 产物

      • 目的一：读取 babel/plugin-react 注入的__mometa元数据，并转到 react element 的 source 元数据中

        JavaScript
        if (__mometa_env_react_jsx_runtime__ && __mometa_env_is_dev__) {
  let JSXDEVRuntime
  try {
    JSXDEVRuntime = require('$mometa-external:react/jsx-dev-runtime')
  } catch (err) {}
  if (JSXDEVRuntime) {
    const { jsxDEV } = JSXDEVRuntime
    // 转移 __mometa
    JSXDEVRuntime.jsxDEV = function _jsxDev() {
      let [type, props, key, isStaticChildren, source, ...rest] = arguments
      if (props?.__mometa) {
        const __mometa = props?.__mometa
        delete props?.__mometa
        if (isInIframe()) {
          source = {
            ...source,
            __mometa
          }
        }
      }
      console.log('### JSXDEVRuntime', { type, props, key, isStaticChildren, source, rest })
      return jsxDEV.apply(this, [type, props, key, isStaticChildren, source, ...rest])
    }
  }
}

      • 目的二：为 iframe 注入通信、路由、渲染能力

        JavaScript
        // iframe
if (isInIframe()) {
  // 注入 iframe 宿主通信的方法
  require('./shared-register')
  // 通过拿到 Main 的 rxjs 响应式对象进行路由的通信
  require('./location-register')
  // 通过拿到 Main 的 rxjs 响应式对象进行渲染通信，发送当前选中或悬浮的元素给宿主
  require('./render-register')
}

    2. Empty Placeholder 产物

      • 单独打包的 React 占位组件，显示为空视图元素，
      • 在 React 产物 打包的情况下使用 babel/plugin-react 注入 Empty Placeholder

  • 编辑器原理（packages/editor/src/editor.ts）

    • UI 区渲染
    • 通过 createClientConnection 建立本地 Server 的 SSE 连接，接收如下素材相关信息：
      • set-materials
      • materials-loading
      • set-materials-client-render
      • error
    • 通过 ApiServerPack 建立调用本地 API 能力的封装，并允许传给字 Iframe 使用，相关能力如下：
      • up
      • down
      • del
      • copy
      • insert-asset
      • move-dom

3. MometaEditorPlugin 原理

React 产物打包的时候会使用 MometaEditorPlugin ，主要功能如下：

  • 拷贝编辑器代码到指定目录，并且在编辑器的 index.html 中注入 editorConfig

    JavaScript
    new CopyPlugin({
  patterns: [
    {
      from: nps.join(BUILD_PATH, mode),
      to:
        major < 5
          ? `${this.options.contentBasePath}[path][name].[ext]`
          : `${this.options.contentBasePath}[path][name][ext]`,
      transform: (content, absoluteFrom) => {
        if (absoluteFrom === nps.join(BUILD_PATH, mode, "index.html")) {
          content = replaceTpl(
            String(content),
            "editor-config",
            JSON.stringify(this.options.editorConfig)
          );
        }
        return content;
      },
    },
  ],
}).apply(compiler);

  • 注入 Mometa 运行时 相关代码

    JavaScript
    new EntryPlugin(compiler.context, require.resolve('./runtime/runtime-entry'), name).apply(compiler)

  • 注入环境变量

    JavaScript
    new DefinePlugin({
  __mometa_env_is_local__: !!process.env.__MOMETA_LOCAL__,
  __mometa_env_is_dev__: compiler.options.mode === "development",
  __mometa_env_which__: JSON.stringify(this.options.react ? "react" : ""),
}).apply(compiler);

  • 注入 React 运行时和 ReactRefreshWebpackPlugin

    注入的 React 运行时会在 Mometa 运行时中使用，主要是用户读取 React 组件 props 上的 __mometa 数据，并挂在到 fiber 中

    JavaScript
    if (this.options.react) {
  let hasJsxDevRuntime = false;
  try {
    hasJsxDevRuntime = !!require.resolve("react/jsx-dev-runtime");
  } catch (e) {}

  new DefinePlugin({
    __mometa_env_react_jsx_runtime__: hasJsxDevRuntime,
  }).apply(compiler);
}

if (this.options.react && this.options.react.refresh !== false) {
  const opts = Object.assign(
    {
      __webpack: this.getWebpack(compiler),
      library: compiler.options.name,
      overlay: false,
    },
    this.options.react.refreshWebpackPlugin
  );
  new ReactRefreshWebpackPlugin(opts).apply(compiler);
}

  • 创建本地服务

    • 创建 Http 服务，并且监听 /submit-op（文件文本操作）、/open-editor（打开编辑器） 路由
    • 创建EventStream，并在素材构建的时候发送 materials-loading 消息
    • 实现客户端渲染热更新

  • 基于本地服务实现物料热更新逻辑

    物料热更新有两种热更新模式：服务端序列化数据热更新 或 客户端渲染热更新(开启 experimentalMaterialsClientRender)

    • 服务端序列化数据热更新：

      物料文件的改动监听都在服务端 Node.js 内自己处理，首次或一旦检测到改动，则推送最新数据至浏览器进行更新，热更新 Node.js 实现见 https://github.com/imcuttle/hot-module-require ，返回为可序列化的物料数据。

    • 客户端渲染热更新：

      物料文件的改动监听交由 webpack，首次或一旦检测到改动，则触发 webpack 编译（第一次子编译），Node.js VM 环境执行编译后代码，得到 materials 配置；通过 materials 配置计算得到前端可执行代码，进行 webpack 编译（第二次子编译）；所以使用该方式可以达到物料动态预览的效果

      • webpack 在编译时读取 mometa-material 配置并使用 node vm 运行并获取配置的数据
      • 通过 EventStream 发送给浏览器内，刷新资源配置
      • 添加并编译 mometa-material 配置文件

Reference

https://github.com/imcuttle/mometa/blob/master/docs/how-to-work.md
